1-Рукоятка з потиличником
2-Рамка в зборі зі стволом та спусковою скобою
3-Напрямна вісь

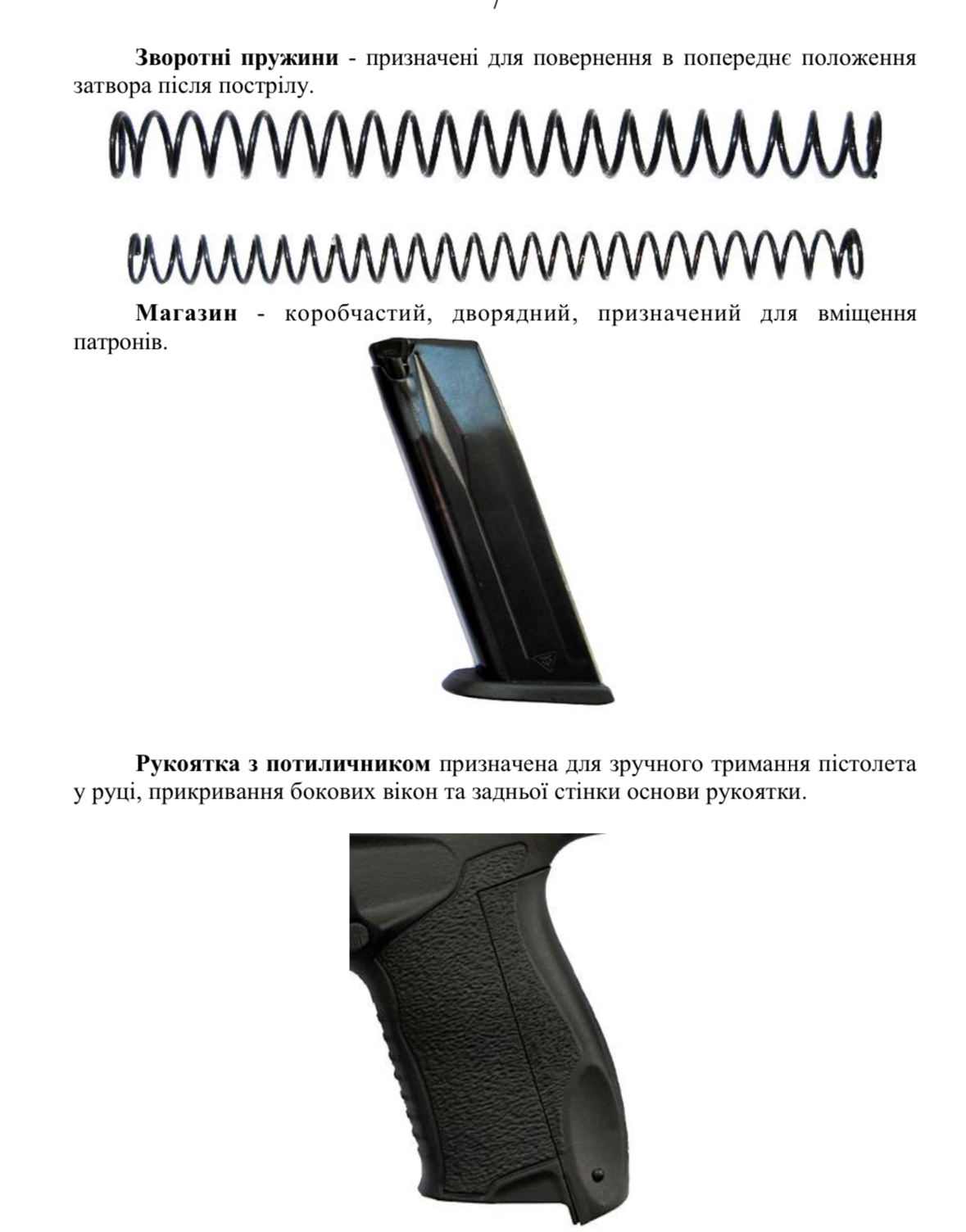

4-Зворотні пружини (2 шт.)
5-Затворна затримка
6-Затвор з ударником, викидачем та запобіжником
7-Магазин
8-Ударно-спусковий механізм

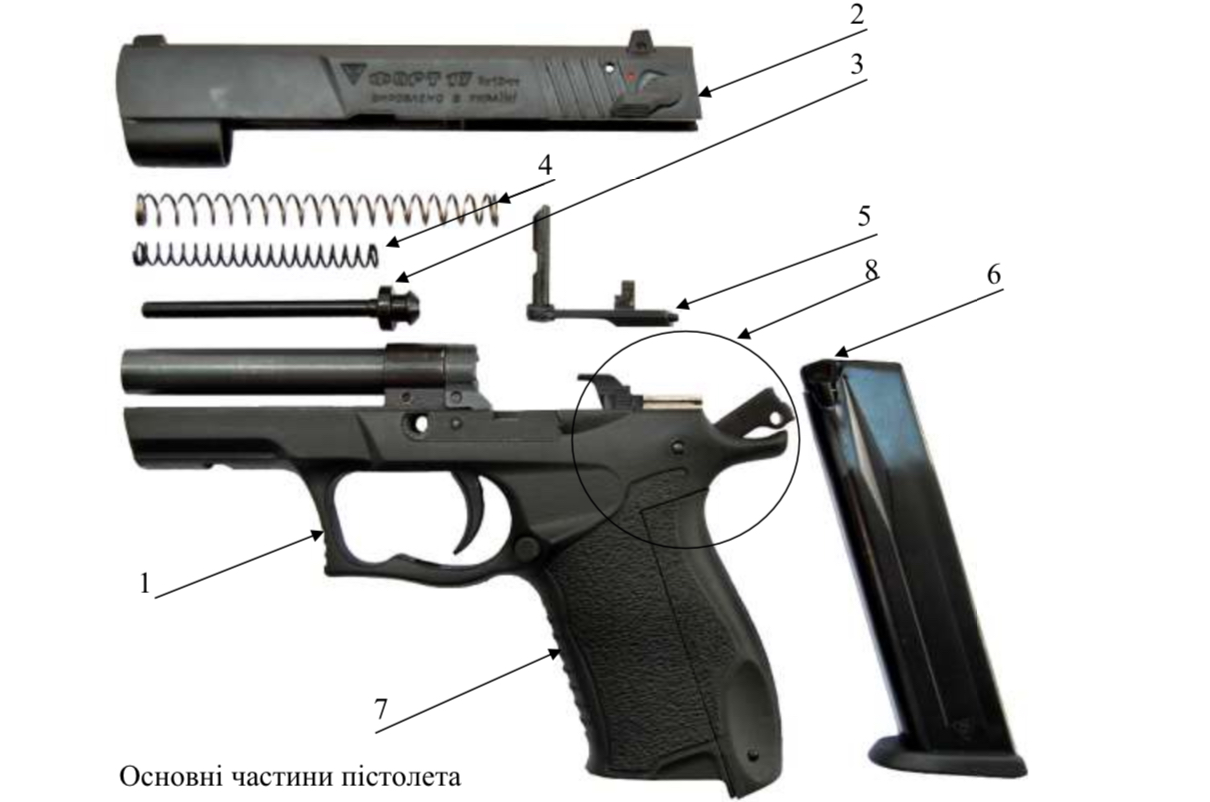

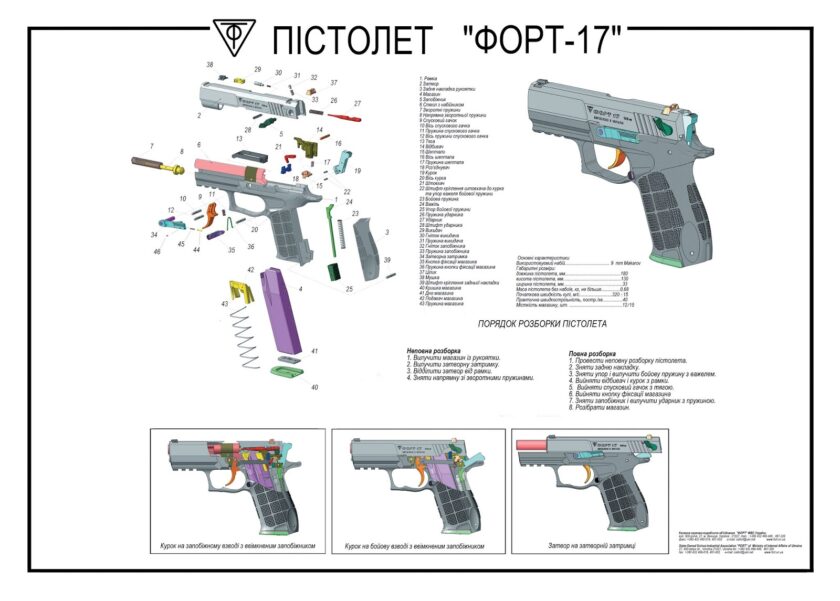

На малюнку: 1 – рамка в складі зі стволом; 2 – затвор з ударником, викидачем і запобіжником; 3 – напрямна вісь; 4 – зворотні пружини; 5 – затворна затримка; 6 – магазин; 7 рукоятка з потиличником; 8 – ударно-спусковий механізм.
Вага без патронів – 680 гр
Вага зі спорядженим магазином– 830 гр
Довжина пістолета – 180 мм
Калібр – 9 мм
Ємність магазина (патронів) – 15
Бойова скорострільність (постр/хв) – 40
Висота -130
Довжина ствола – 33
Число нарізів – 4
Прицільна дальність -25
Початкова швидкість польоту – 320 м/с
Забійна сила кулі зберігається на відстані до
Зусилля натиску на спусковий гачок (зведений курок), кг -7,5 кг
Зусилля натиску на спусковий гачок -2-2,5(самозводом)

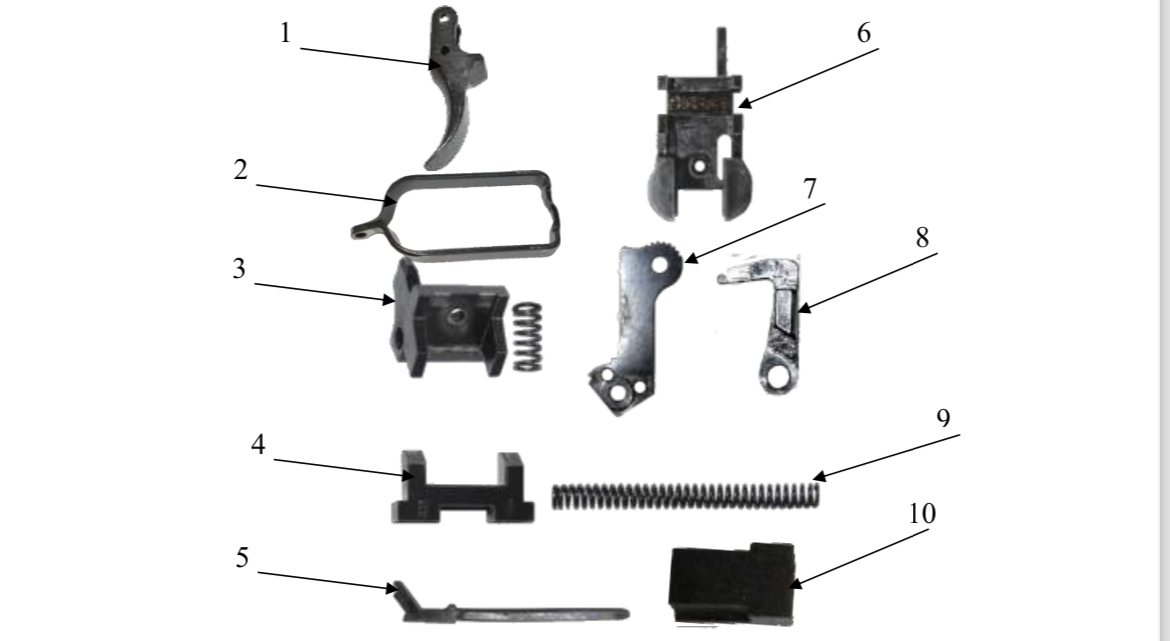

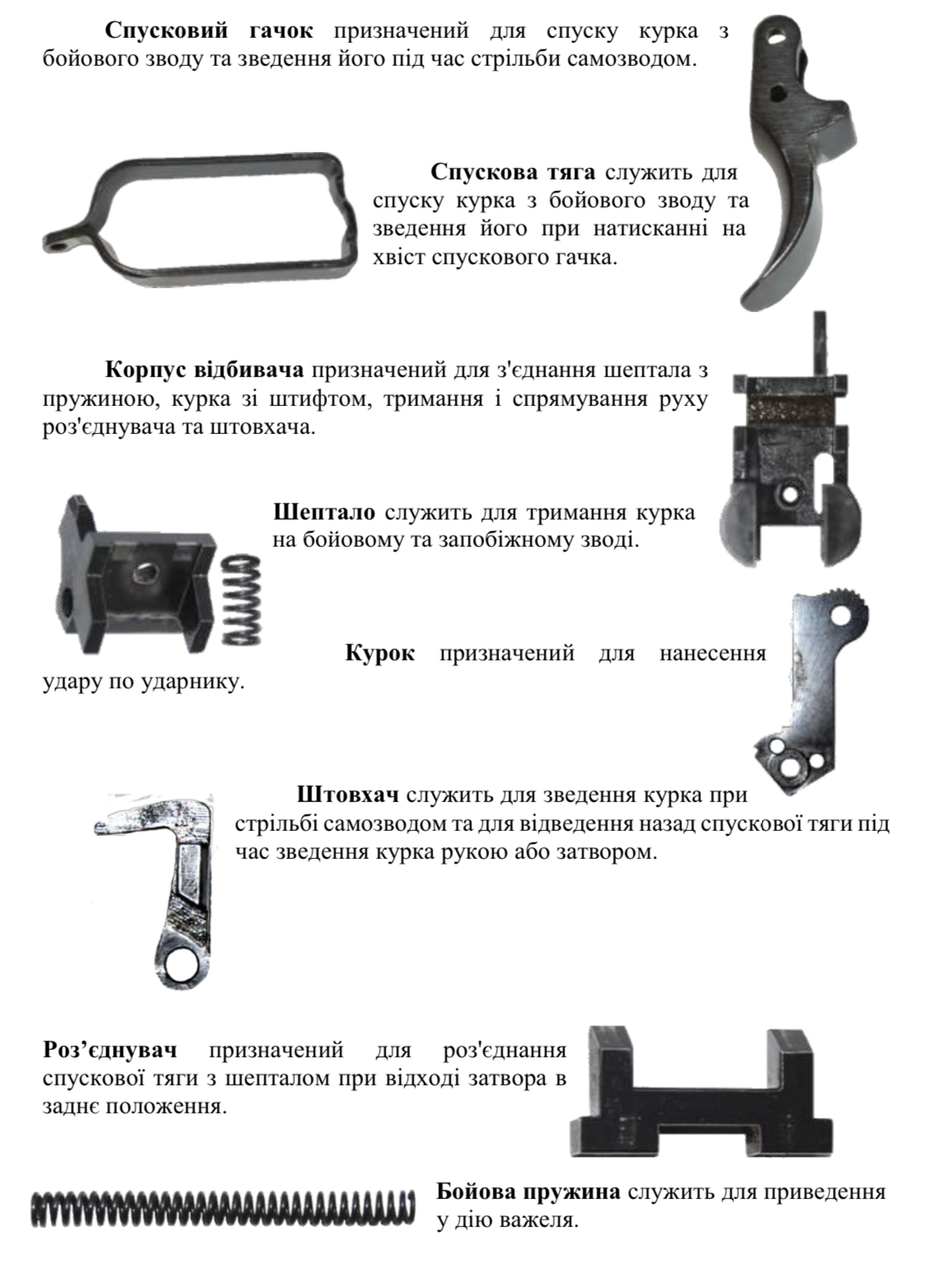

До складу ударно-спускового механізму входять спусковий гачок, спускова тяга, шептало, роз’єднувач, важіль, корпус відбивача, курок, штовхач, бойова пружина та упор бойової пружини.
На малюнку: 1 – спусковий гачок, 2 – спускова тяга, 3 – шептало, 4 – роз’єднувач, 5 – важіль, 6 – корпус відбивача, 7 – курок, 8 – штовхач, 9 – бойова пружина, 10 – упор бойової пружини.

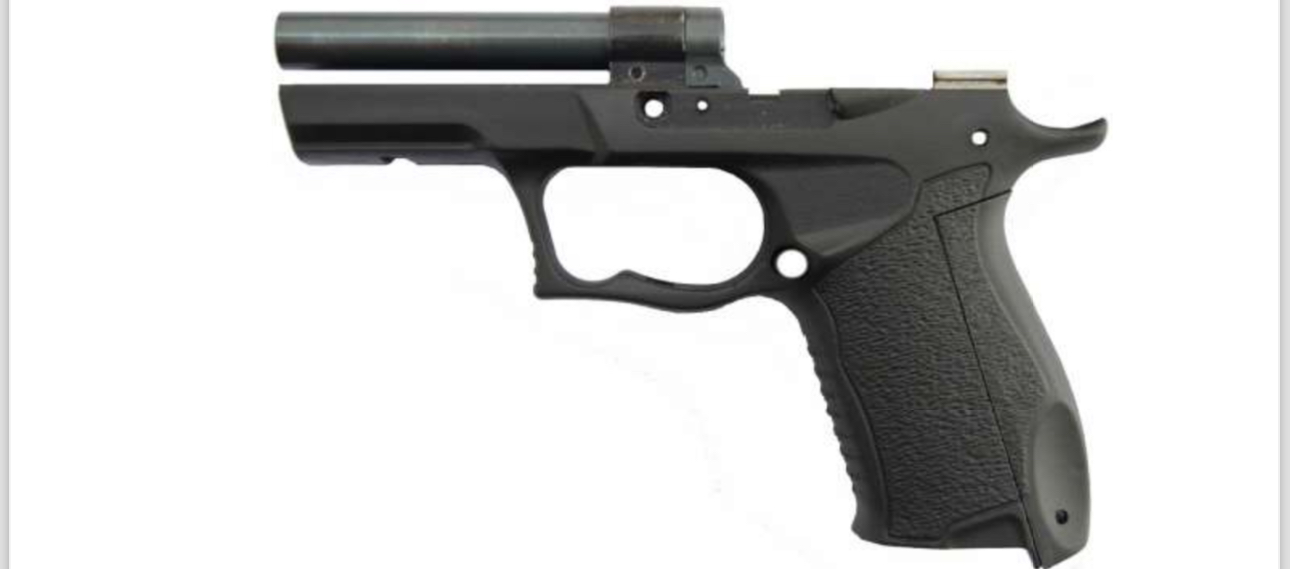

Рамка призначена для з’єднання всіх частин пістолета.
Спускова скоба – служить для запобігання випадковому натисканню на спусковий гачок.
Ствол – призначений для спрямування польоту кулі.

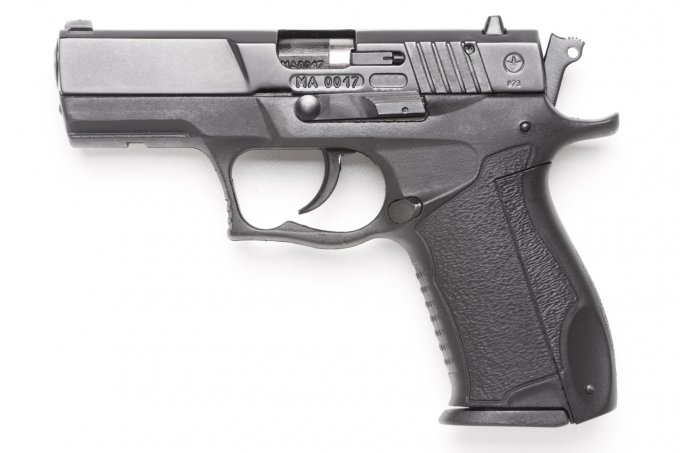

“Форт-17” є компактною та полегшеною зброєю, зручною для тривалого (зокрема прихованого) носіння і здатною створити високу щільність вогню. Застосування патрона 9 x 18 мм ПМ сприяє несильній віддачі, що значно підвищує прицільність стрільби.

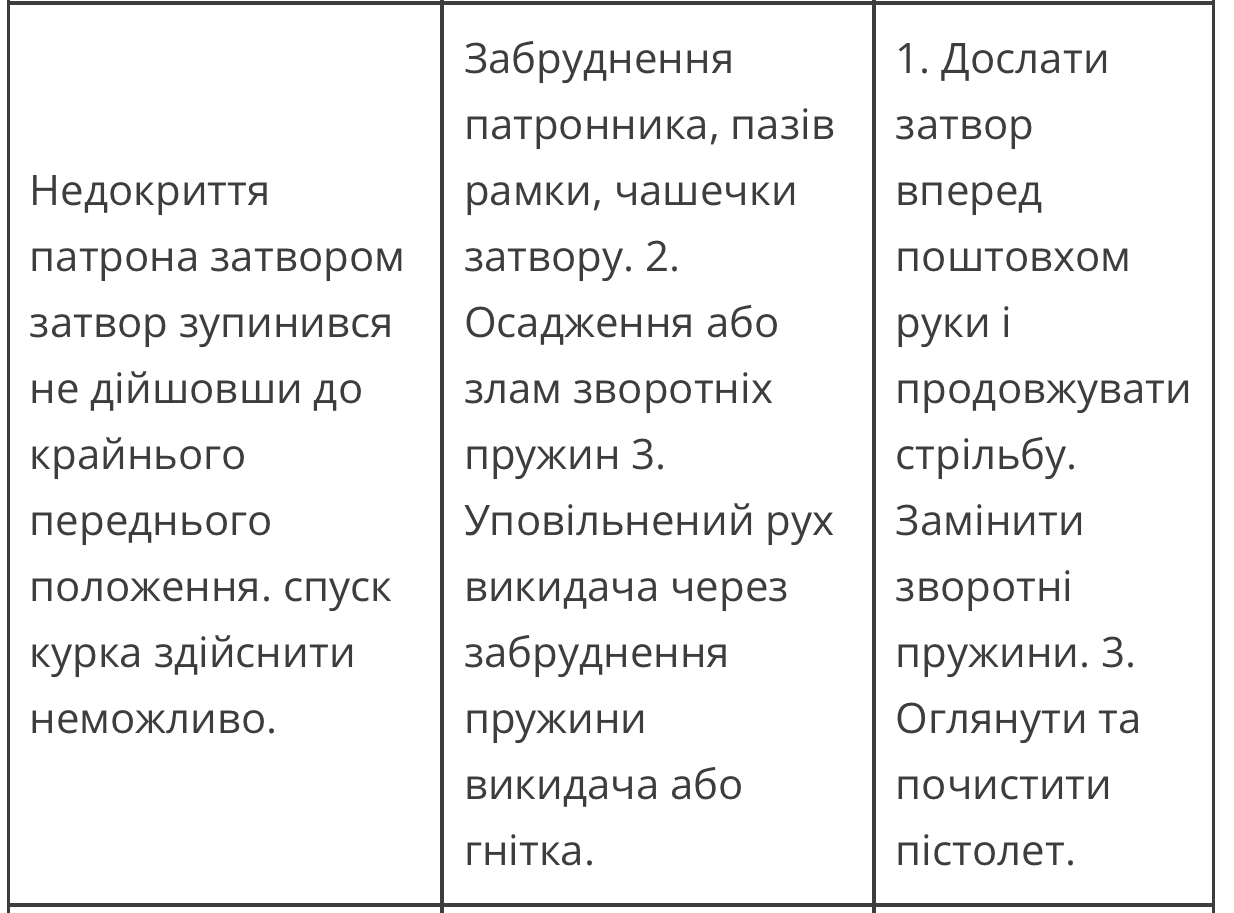

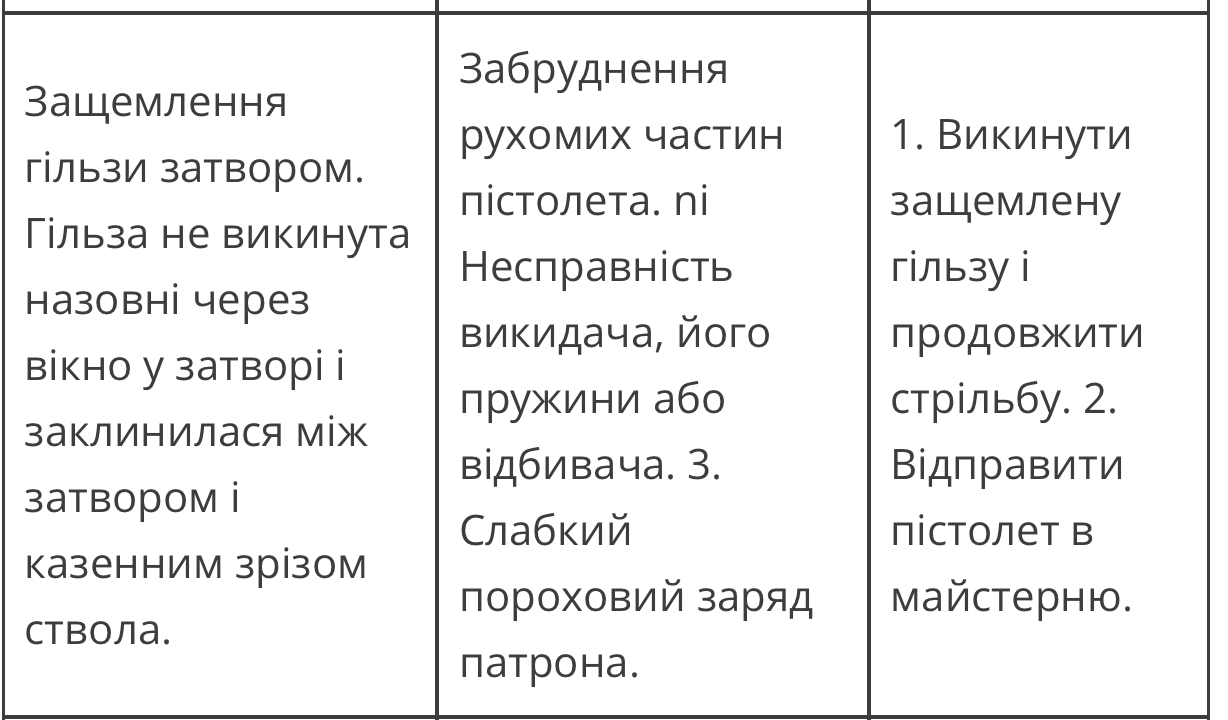

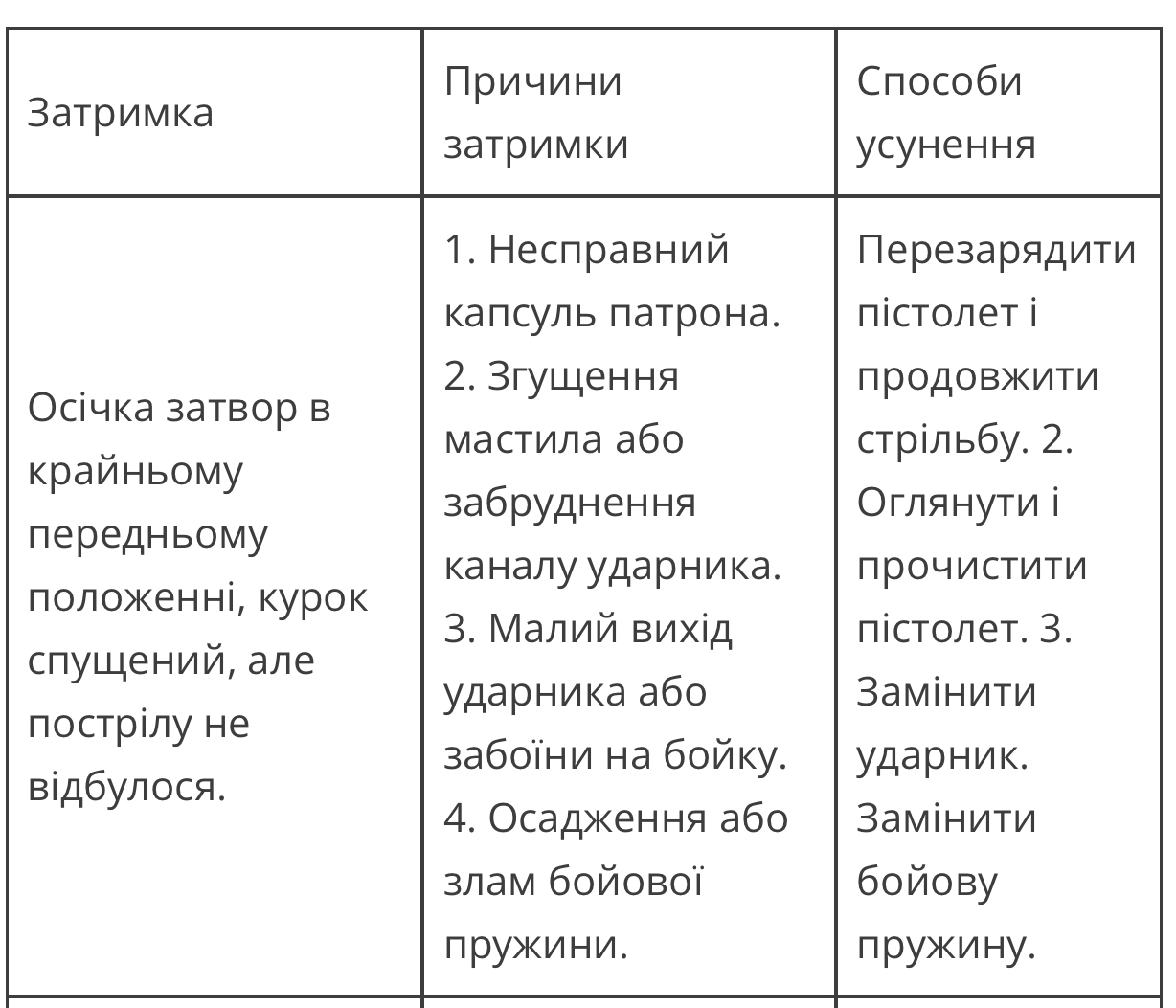

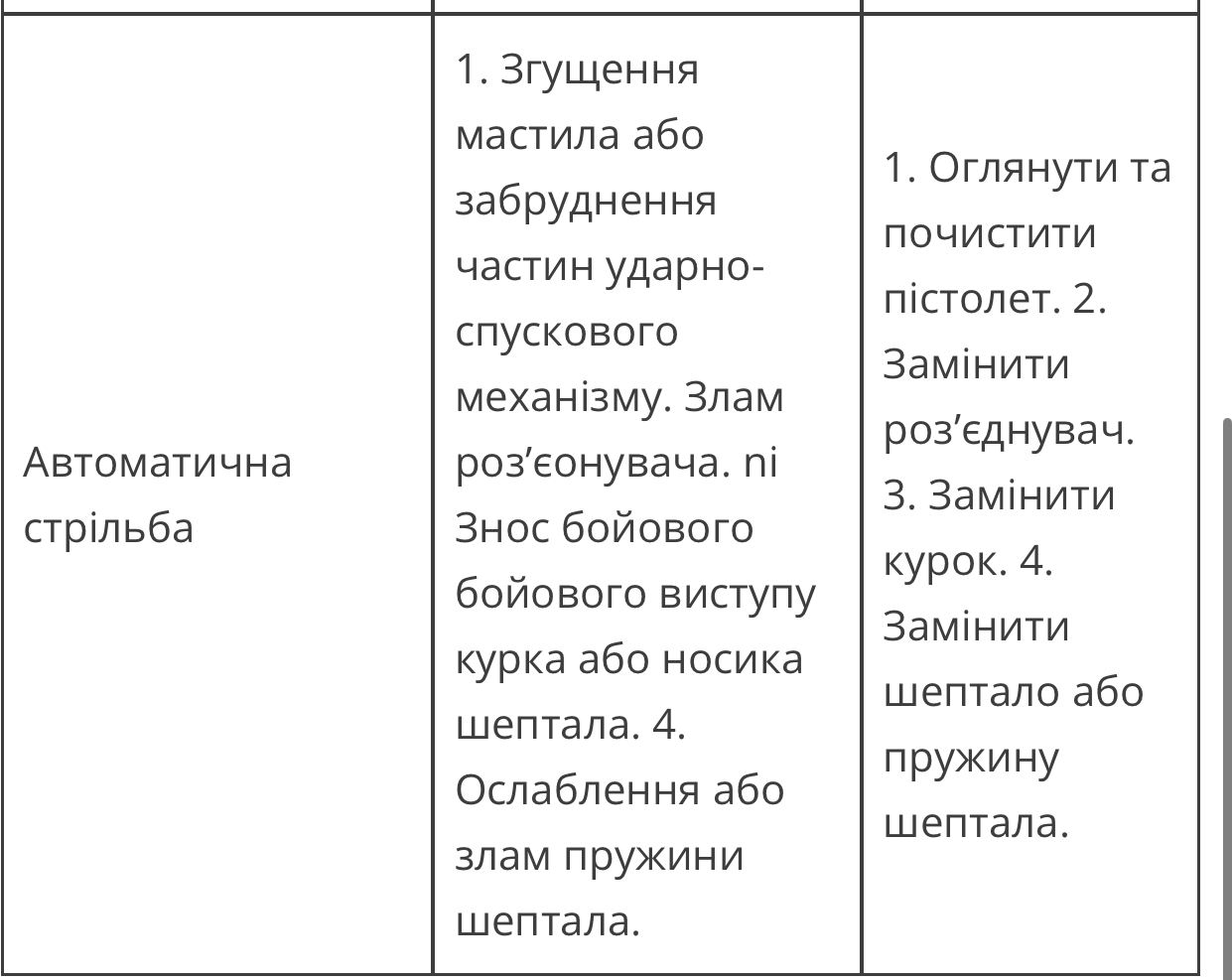

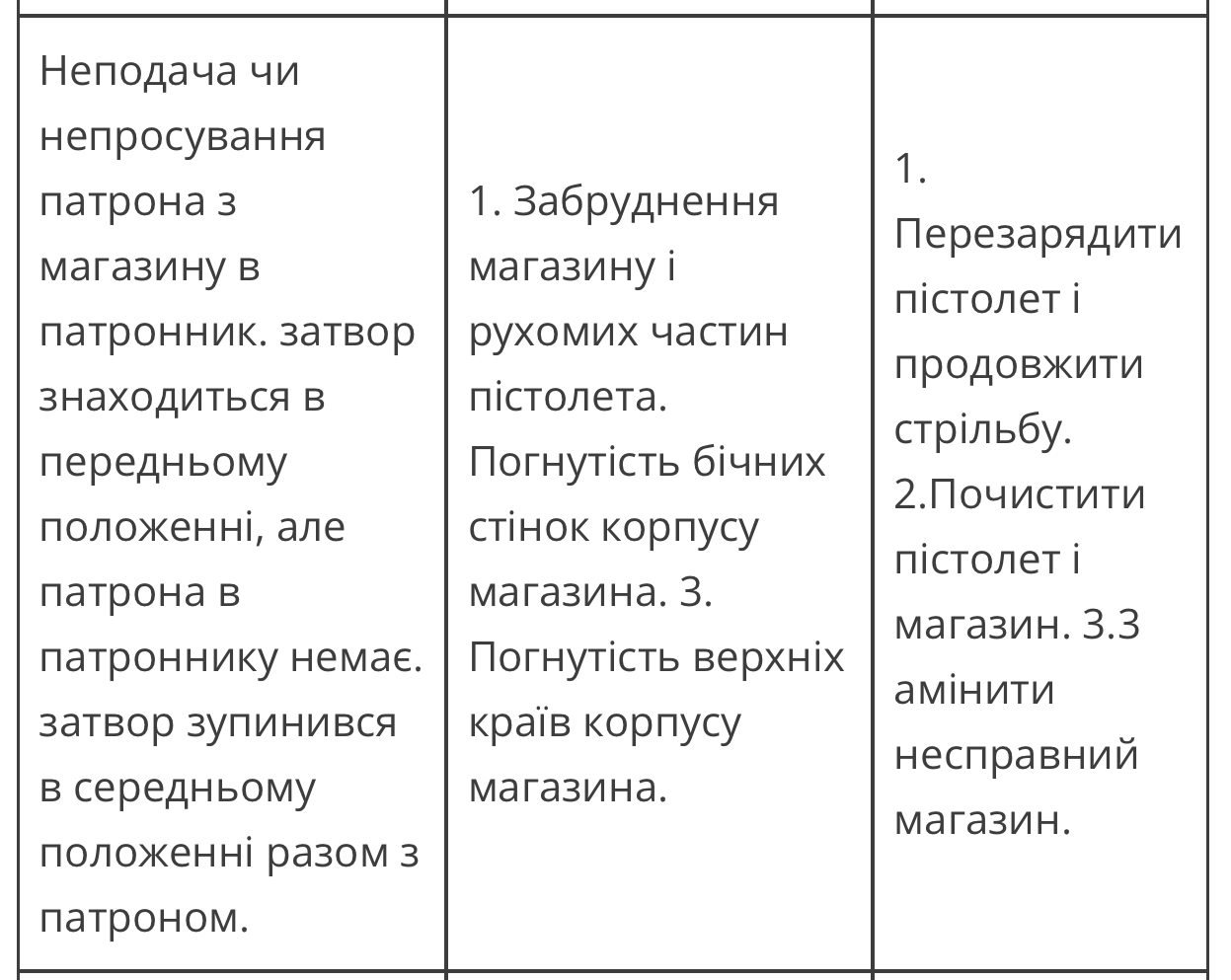

✅Затримки Форт – 17 та способи їх усунення:
Порядок розборки пістолета Форт-17 такий ж, як й моделях Форт-12 та Форт-14:
Неповний розбірред.
Вилучити магазин з руків’я.
Зняти затворну затримку.
Відділити затвор від рамки.
Зняти напрямну зі зворотними пружинами.
Повний розбірред.
Провести неповне розбирання пістолета.
Зняти руків’я.
Зняти упор і вилучити бойову пружину з важелем.
Вийняти відбивач і курок з рамки.
Вийняти спусковий гачок з тягою.
Вийняти затримку магазину.
Зняти запобіжник і вилучити ударник з пружиною.
Розібрати магазин.
Порядок збору пістолета проводити у зворотній послідовності.ш
| Калібр, мм: | 9 мм |
| Принцип дії: | вільний затвор |
| Ударно-спусковий механізм: | одинарної та подвійної дії |
| Загальна довжина пістолета, мм: | 180 |
| Товщина пістолета | 33 |
| Висота, мм: | 130 |
| Ширина, мм: | 35 |
| Довжина ствола, мм: | 95 |
| Вага пістолета : | 680 г- без патронів 830 г -вага з порядженим магазином |
| Місткість магазину, патронів: | 15 (9х18 мм) / 16 (9х17 мм) |
| Зусилля спуску, кгс: | 2,0-3,5 |
| Зусилля натиску на спусковий гачок (самозводом) | 7,5 кг |
| Початкова швидкість польоту кулі, м/с: | 320 |
| Практична швидкострільність, пострілів/хв: | 40 |
| Прицільна дальність, м: | 25 |
| Забійна сила кулі зберігається на відстані до | 350м |
| Нарізи: | 6 |
Призначення частин та механізмів пістолета
Рамка призначена для з’єднання всіх частин пістолета.
Спускова скоба – служить для запобігання випадковому натисканню на спусковий гачок.
Ствол – призначений для спрямування польоту кулі.

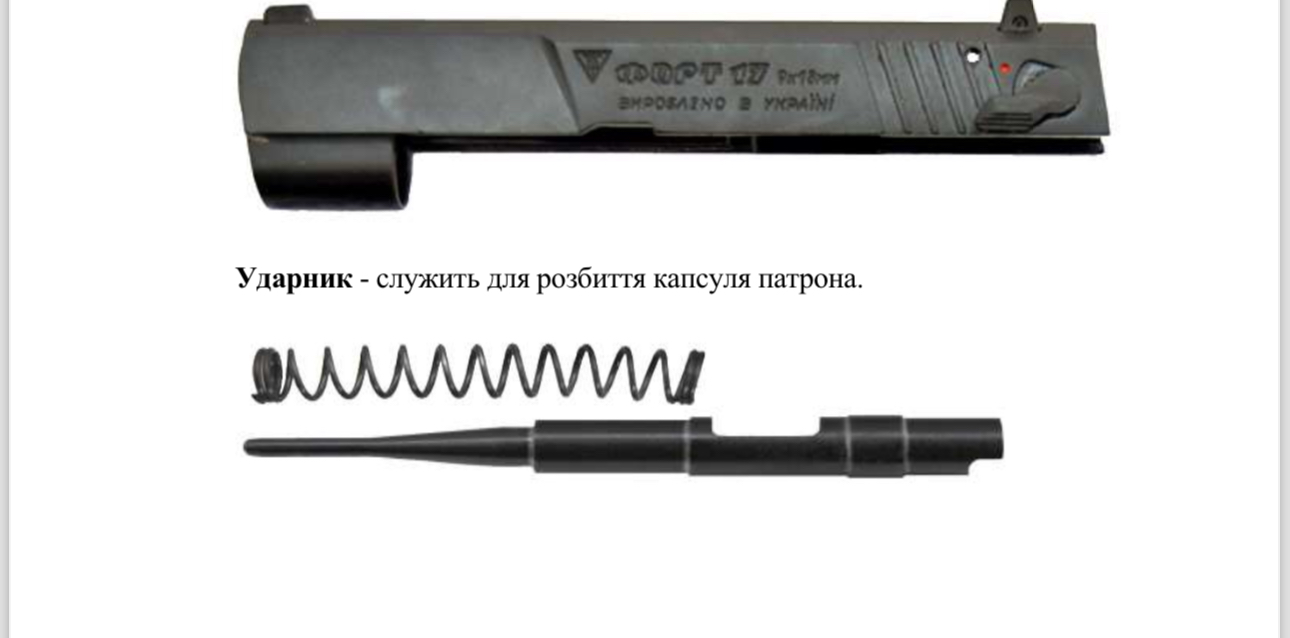

Затвор – призначений для подачі патрона з магазина до патронника, замикання каналу ствола під час пострілу, тримання патрона (гільзи) в чашці затвора до зустрічі із відбивачем та для постановки курка на бойовий звід.

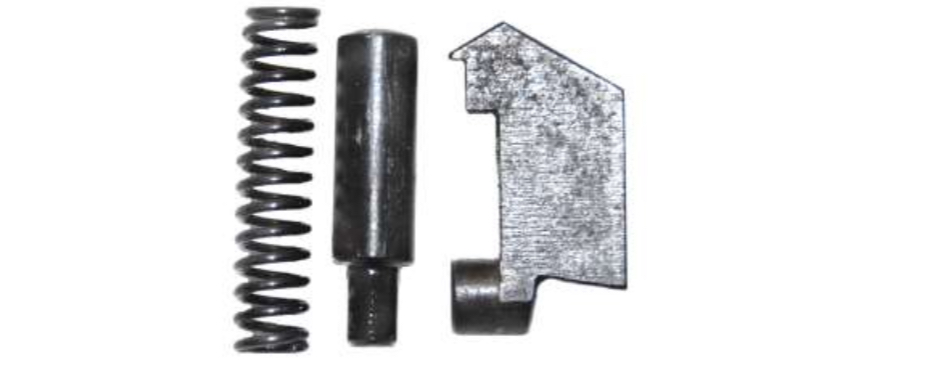

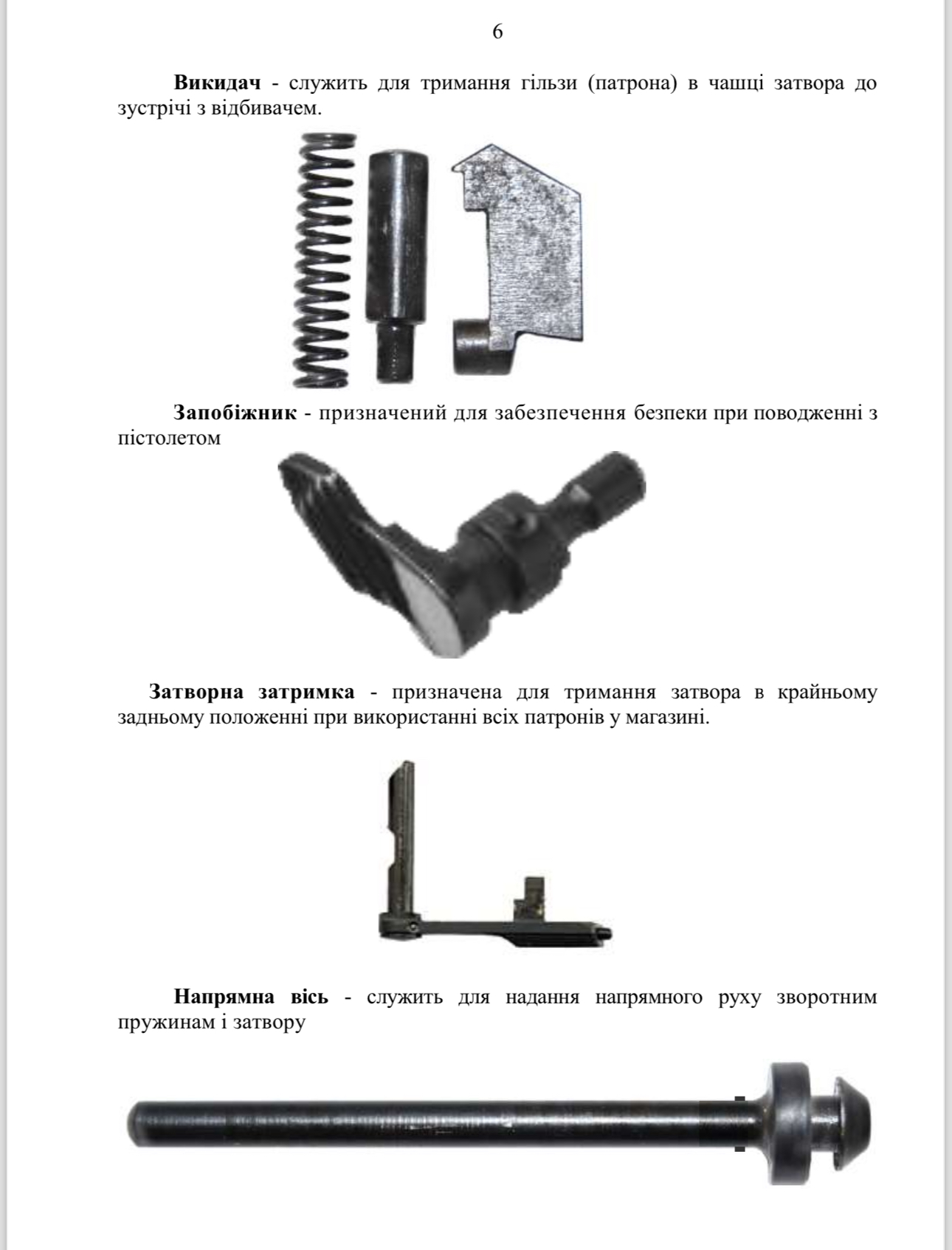

Викидач – служить для тримання гільзи (патрона) в чашці затвора до зустрічі з відбивачем.

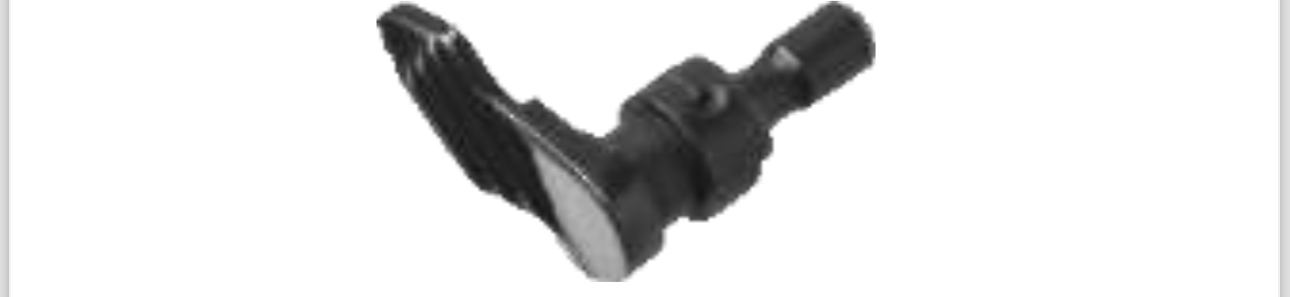

Запобіжник – призначений для забезпечення безпеки при поводженні з пістолетом

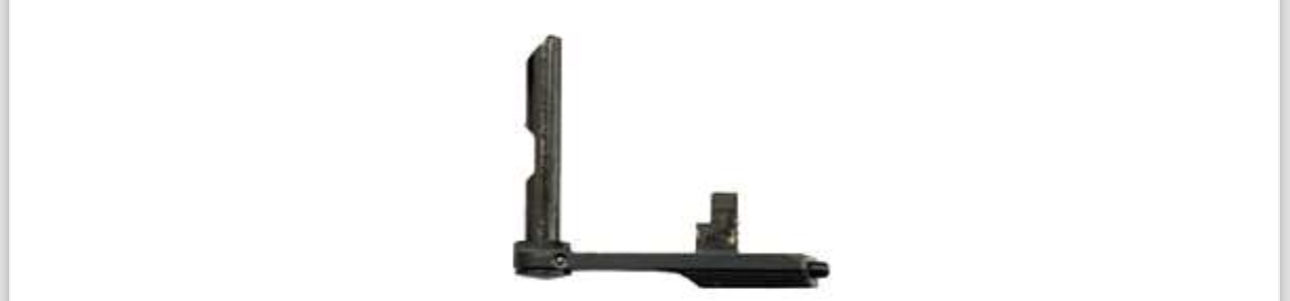

Затворна затримка – призначена для тримання затвора в крайньому задньому положенні при використанні всіх патронів у магазині.

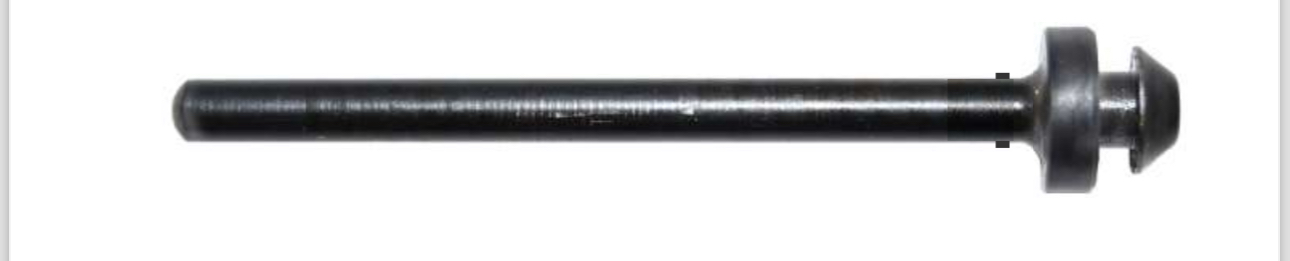

Напрямна вісь – служить для надання напрямного руху зворотним пружинам і затвору
